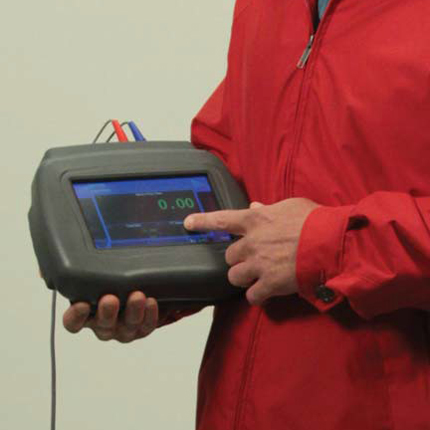

ポータブル超音波ハイブリッド流量計

DXNシリーズ

トランジット（時間差方式）、ドップラセンサの組合せによりあらゆる液体の測定を可能にしたハイブリッドポータブル超音波流量計！

形式コード

・DXNP-JBS-NN　ベーシックタイプ
　トランジット (口径12〜2500A）
　トランスデューサ組合せ：　�@ DTTSU(小口径用）　�A DTTN(標準）

・DXNP-JTS-NN　スタンダードタイプ
　トランジット (口径12〜3000A）
　トランスデューサ組合せ：　�@ DTTSU　�A DTTN　�B DTTL(大口径用）

・DXNP-JHS-NN　ハイブリッドタイプ
　トランジット (口径12〜2500A）＋ドップラ （口径25〜1500A）
　トランスデューサ組合せ：　�@ DTTSU　�A DTTN　�C D94

・DXNP-JFS-NN
　トランジット (口径12〜2500A）＋ドップラ （口径25〜1500A）
　トランスデューサ組合せ：　�@ DTTSU　�A DTTN　�B DTTL　�C D94

仕様

トランスミッタ

測定原理		超音波ドップラ・トランジット トランスデューサ選択式
電源		100〜240VAC, 50/60Hz, 50W リチウムイオン電池内蔵　最大9時間使用可能
ディスプレイ	瞬時	6桁　L/min、m3 /Hr
	積算	8桁 L、m3 (積算乗数任意設定可)
出力		4〜20mA DC 積算パルス（オープンコレクター） TTLパルス出力　0〜1000Hz
温度		-20〜+45℃（電池使用j時） -30〜+60℃（ＡＣ電源使用時）
寸法		240(W)×295(H)×175(D)
ケーブル長		6m
データロガー		1GB　USBポート付き

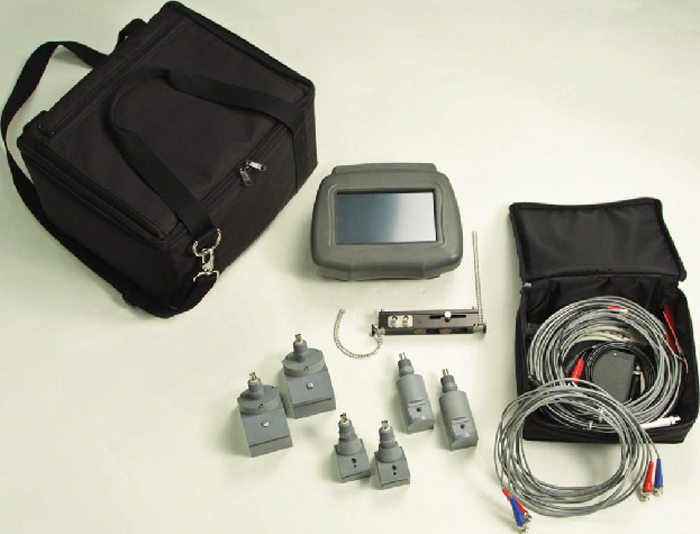

フルタイプ　1式

トランジット　DTTSU、DTTN、DTTL　トランスデューサ

適用配管	口径	15〜60A/ 50〜2500A / 400〜3000A
	材質	鋼管、鋳鉄、SUS、PVC、PVDF、アクリル
適用液体	種類	工業用水、海水、純水、薬液、各種油等
	温度	−40〜120℃
流速測定範囲		0.05〜max12m/sec （液体により異なる）
精度		±1.0%FS (但し0.3m/sec以上)

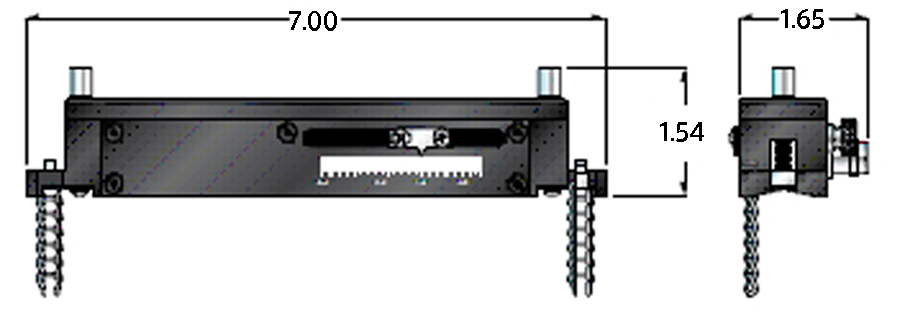

DTTSU トランジットトランスデューサ

ドップラ　DT94　トランスデューサ

適用配管	口径	25〜1500A
	材質	鋼管、鋳鉄、SUS、PVC、アクリル
適用液体	条件	35μ以上の反射粒子が100ppm以上含む液体
	種類	工業用水、海水、排水、スラリー液、気泡混入液
	温度	−40〜100℃
流速測定範囲		0.05〜max12m/sec （液体により異なる）
精度		±2.0%FS (但し0.3m/sec以上)

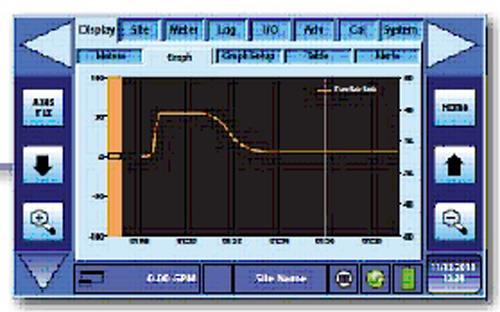

データロガー画面
