Dynasonics TFXシリーズ：小型　超音波トランジット流量計　センサ一体型

流体工業株式会社
メインページ

（旧）大洋液化ガス
工業用計器

アメリカ Dynasonics（ダイナソニック）社の超音波流量計シリーズ。

【超音波流量計の特長】

超音波流量計は既設配管の加工の必要が無く簡単に既設配管に設置できます。

①管内に流れを妨げるものない。圧力損失ゼロ。
②構造が簡単で故障しにくい。
③流体と完全に非接触で測定できる為コンタミの影響が全くない。
④１つのセンサーで広範囲の測定が出来る。
⑤流体の密度、粘度に影響を受けない。（流量信号が体積流量に直線的に比例）
⑥導電性の液体以外でも測定できる。

小型　超音波トランジット流量計

TFXシリーズ

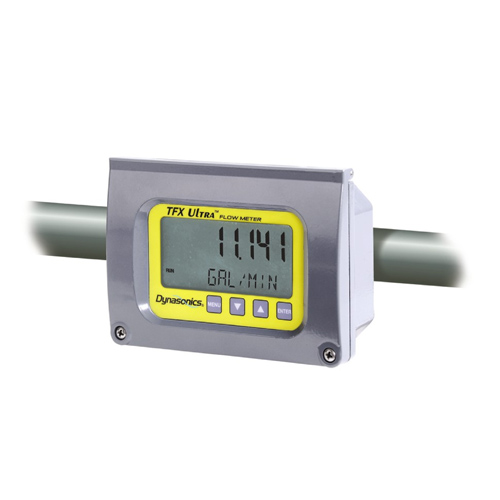

TFXシリーズ：小型　超音波トランジット流量計

屋外対応可（IP67仕様）

センサ一体型

小口径専用 1/2″（15A) ～ 2″（50A)
表示部とセンサ部を6m以上分離可能

センサ分離型

1″（25A）～大口径まで幅広く3タイプのセンサで計測

特長

パイプの外側に簡単取付できる (一体型)
稼動部が無く、液体に触れないので破損も無くノーメンテナンスです
指示部（トランスミッター）は、キーパット付で小型･軽量です
電源が選べます（AC、DC選択）
出力標準装備4～20mA、パルス出力×2
積算計は正流量・逆流量・ネット流量の3種類から選定できます
標準センサで600mmまでの配管で計測できます。(分離型)
同一指示部で配管サイズ使用温度等による5機種のセンサを選定できます(分離型)

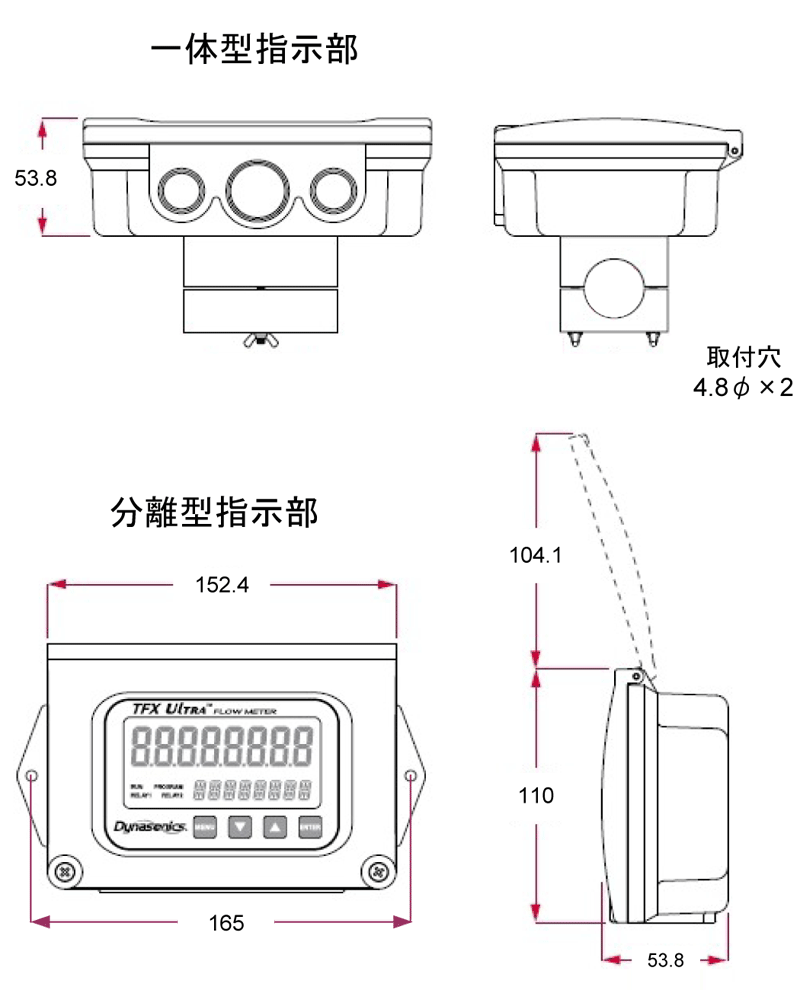

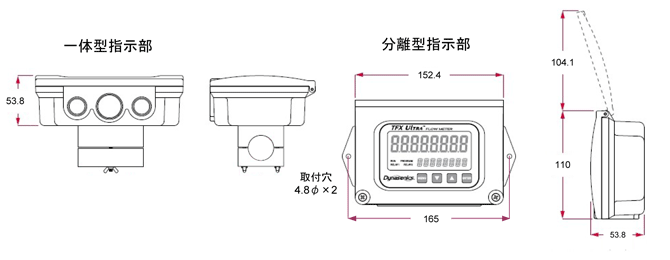

寸法

仕様

適用液体			工業用水、海水、河川水、水道水、純水、薬液、各種等
適用配管	種類		SGP、SUS、PVC、PVDF、鋼管等 15A (1/2")　～600A (24")
	口径
指示部（トランスミッター）	流速測定範囲		0.05～12m/sec
	流量測定範囲		A．センサ一体型　及び　DTTS '(C) センサ　　 15A 2～100 L/min　　　32A 10～500 L/min 　　 20A 4～200 L/min　　　40A 20～800 L/min 　　 25A 8～300 L/min　　　50A 30～1400 L/min B．　DTTN分離型　　　流速　0.05～12m/sec の相当流量
	精度		±1.0%FS (但し0.3m/sec以上)
	表示	瞬時	6桁 (LCD) Liters、m3 /sec、min、hr 8桁 (LVD) Liters、m3 /×10-1～6
		積算
	電源		AC： 95～264V MAX 17VA、DC：10～28V 5VA
	出力		mA出力：　　　 4～20mA 負荷抵抗　MAX800Ω パルス出力：　　オープンコレクター×2点　　　　　　　　　　積算パルス、流量警報、流量計異常用周波数出力：　　0～1000Hz （TTL or タービンHz） RS485：　　　　　ネットワーク用出力
	ハウジング		アルミダイキャスト、[IP65] 周囲温度：－40～80℃

センサ（トランスデューサー）	DTTS型	使用温度：　　　　－40～85℃ 測定配管口径：　1/2"(15A)～2"(50A)
	DTTC型	使用温度：　　　　－40～120℃ 測定配管口径：　1/2"(15A)～2"(50A)
	DTTN型	使用温度：　　　　－40～120℃ 測定配管口径：　1"(25A)～24"(600A)
	DTTH型	使用温度：　　　　－40～176℃ 測定配管口径：　1"(25A)～24"(600A)
	DTTL型	使用温度：　　　　－40～120℃ 測定配管口径：　24"(600A) 以上
	ケーブル長	標準 6m (MAX 300m)
	規格	NEMA6 [IP67]

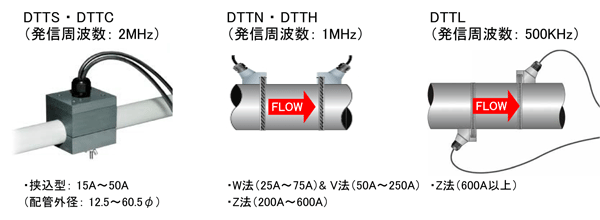

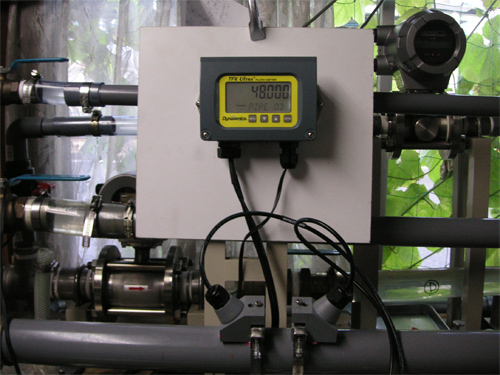

取付方法（分離型）

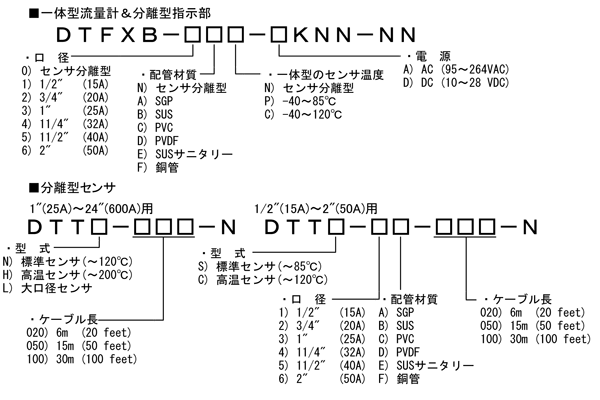

形式コード
