アメリカ Dynasonics（ダイナソニック）社の超音波流量計シリーズ。

【超音波流量計の特長】

超音波流量計は既設配管の加工の必要が無く簡単に既設配管に設置できます。

①管内に流れを妨げるものない。圧力損失ゼロ。
②構造が簡単で故障しにくい。
③流体と完全に非接触で測定できる為コンタミの影響が全くない。
④１つのセンサーで広範囲の測定が出来る。
⑤流体の密度、粘度に影響を受けない。（流量信号が体積流量に直線的に比例）
⑥導電性の液体以外でも測定できる。

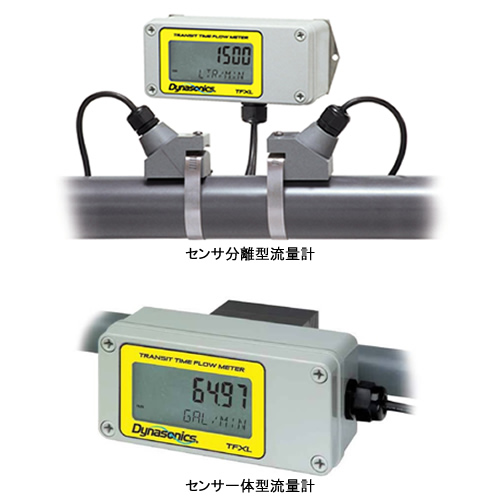

小型　超音波トランジット流量計

TFXLシリーズ

TFXLシリーズ：小型　超音波トランジット流量計

屋内仕様、コンパクトタイプ

特長

従来の超音波流量計に比べ小型・軽量・安価です
多少の反射粒子や気泡混入液でも測定でき、経年変化も殆どなく定期的な校正も必要ありません
センサ一体型とDTTS分離型流量計は、専用センサを使用しますので取付が簡単で安価です
DTTN型センサは、25～600Aまでの配管を同一で測定できます
出力は4～20mA、パルス（周波数／TTL）が標準装備です
積算計は正流量・逆流量・ネット流量の3種類から選定できます
設定・校正には、パソコンから流量計間のコネクタ及びソフトウエア（Ultra Link）が必要です。対応ＯＳは、Ｗｉｎｄｏｗｓ９８、２０００、ＸＰです

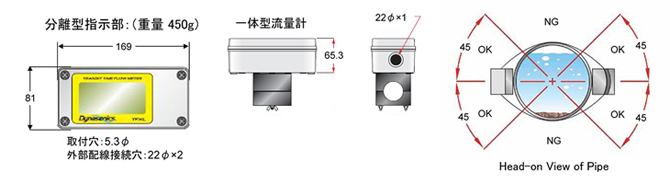

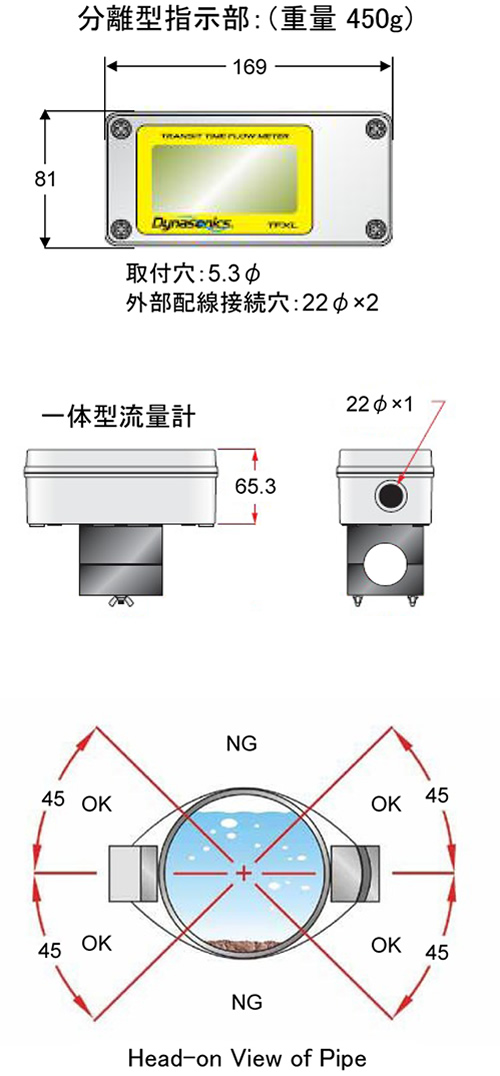

寸法

仕様

適用液体	工業用水、海水、河川水、水道水、純水、薬液、各種油、冷媒等
適用配管	(口径) 15A (1/2")　～600A (24") (種類)　SGP、SUS、PVC、PVDF、鋼管、ライニング管
流量測定範囲	A．センサ一体型　及び　DTTS分離型 15A 2～100 L/min　　　32A 15～570 L/min 20A 4～200 L/min　　　40A 20～830 L/min 25A 8～400 L/min　　　50A 30～1500 L/min B．　DTTN分離型流速　0.05～12m/sec の相当流量
出力信号	4～20mADC 許容負荷抵抗　MAX800Ω±200Ω　分解能： 12-bit TTLパルス出力　(5VDCパルス) 最大流量時1000Hz 分解能：12-bit 同期周波数　(100mVP-P) 最大流量時1000Hz 分解能： 12-bit
測定精度	±1.0%FS (但し0.3m/sec以上)
電源	DC24V±5V@0.2A
応答時間	3～30sec (設定可)
測定流体温度	-40～+120℃
使用温度	指示計部：　-20～+60℃ 一体型及びDTTS分離型センサ部： -40～+85℃ DTTN分離型センサ部：　-40～+120℃　(オプション： -40～+200℃)
表示	瞬間・積算流量　LCD8桁　(上段文字高 18mm/下段文字高 9mm)
表示単位	(流量単位)　Liters、m3、Kg、t、m (時間単位)　sec、min、hr、day
表示計部	NEMA-3（屋内型)、材質 ABS、寸法　169mm(L) X 81mm(W) X 65mm(H) 防爆 ANSI/ISA 12.12.01 Class 1 Div 2. Groups C&D (オプション)
ケーブル長	分離型：標準 6m　(MAX： 30m)
標準型付属品	一体型及びDTTS分離型　 …シリコングリス×1ヶ DTTN分離型　　　　　　　　　…シリコンコンパウンド×1ヶ　　　　　　　　　　　　　　　　 …SUS製バンド　(L=890mm) ×2本

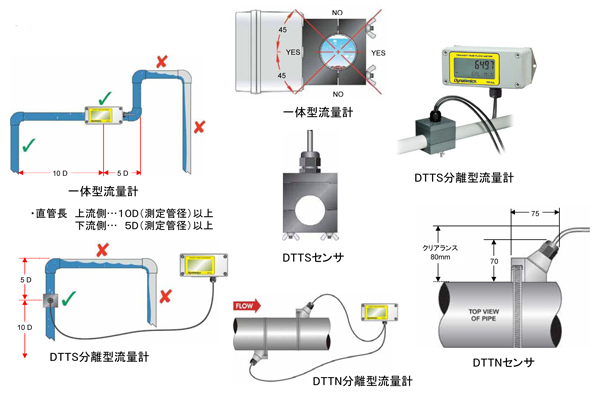

取付方法

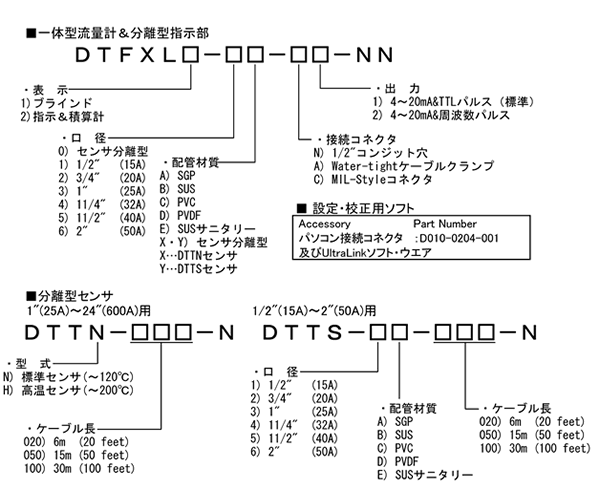

形式コード
